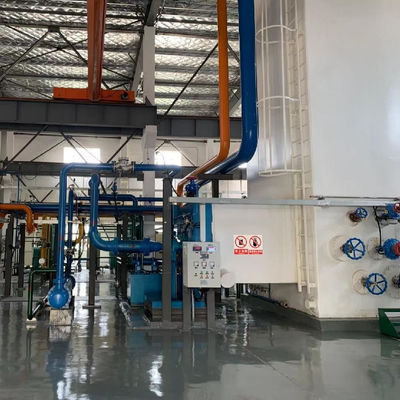

ऑक्सीजन उत्पादन क्रायोजेनिक वायु पृथक्करण संयंत्र तरल और गैस नाइट्रोजन जेनरेटर 20MPa

आवेदन क्षेत्र

वायु पृथक्करण इकाई द्वारा उत्पादित ऑक्सीजन, नाइट्रोजन, आर्गन और अन्य दुर्लभ गैस का व्यापक रूप से इस्पात, रसायन उद्योग, रिफाइनरी, कांच, रबड़, इलेक्ट्रॉनिक्स, स्वास्थ्य देखभाल, भोजन, धातु, बिजली उत्पादन और अन्य उद्योगों में उपयोग किया जाता है।

वायु पृथक्करण इकाई प्रक्रिया प्रवाह आरेख

तकनीकी प्रक्रिया प्रवाह: 1, वायु संपीड़न और शुद्धिकरण: वायु कंप्रेसर में धूल और यांत्रिक अशुद्धियों को हटाने के लिए वायु फ़िल्टर के माध्यम से हवा, वांछित दबाव को संपीड़ित करें, फिर हवा के तापमान को कम करने के लिए एक एयर कूलर में खिलाया जाता है। फिर वायु शोधन प्रणाली में प्रवेश करें हवा में पानी, कार्बन डाइऑक्साइड, एसिटिलीन और अन्य हाइड्रोकार्बन को हटाने के लिए।2, वायु पृथक्करण: शुद्ध हवा को दो तरीकों से विभाजित किया जाता है: मुख्य हीट एक्सचेंजर में स्तंभ के तल में ठंडा करने के बाद, भिन्नात्मक स्तंभ में एक तरह से;सिस्टम के लिए शीतलन क्षमता प्रदान करने के लिए, ऊपरी टावर सुधार में भाग लेने के लिए ऊपरी टावर के मध्य में विस्तार के बाद विस्तारक में मुख्य ताप एक्सचेंजर में ठंडा करने के बाद आंशिक टावर में दूसरा रास्ता।निचले टॉवर में बढ़ती गैस की नाइट्रोजन सामग्री रिफ्लक्स तरल के संपर्क से बढ़ जाती है।आवश्यक भाटा तरल नाइट्रोजन निचले टॉवर के शीर्ष पर संघनक बाष्पीकरणकर्ता से आता है, जहां ऑक्सीजन वाष्पित होता है और नाइट्रोजन संघनित होता है।3, तरल नाइट्रोजन वाष्पीकरण वायु पृथक्करण टॉवर से तरल नाइट्रोजन को तरल नाइट्रोजन भंडारण टैंक में संग्रहित किया जाता है।भंडारण टैंक में तरल नाइट्रोजन को वेपोराइज़र में गर्म किया जाता है और उत्पाद नाइट्रोजन पाइपलाइन में भेजा जाता है।
