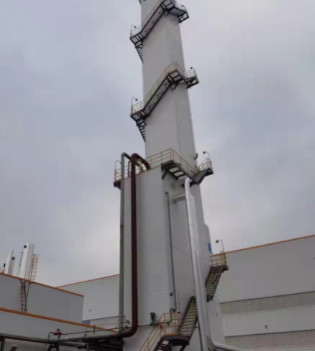

ऑक्सीजन क्रायोजेनिक वायु पृथक्करण संयंत्र 380V उच्च शुद्धता उत्पादन मशीन

उत्पाद लाभ

1. मॉड्यूलर डिजाइन और निर्माण के लिए सरल स्थापना और रखरखाव धन्यवाद।
2. सरल और विश्वसनीय संचालन के लिए पूरी तरह से स्वचालित प्रणाली।
3. उच्च शुद्धता वाली औद्योगिक गैसों की उपलब्धता की गारंटी।
4. किसी भी रखरखाव संचालन के दौरान उपयोग के लिए संग्रहीत किए जाने वाले तरल चरण में उत्पाद की उपलब्धता की गारंटी।
5. कम ऊर्जा खपत।
6. कम समय वितरण।

वायु पृथक्करण इकाई प्रक्रिया प्रवाह आरेख

तकनीकी प्रक्रिया प्रवाह: 1, वायु संपीड़न और शुद्धिकरण: वायु कंप्रेसर में धूल और यांत्रिक अशुद्धियों को हटाने के लिए वायु फ़िल्टर के माध्यम से हवा, वांछित दबाव को संपीड़ित करें, फिर हवा के तापमान को कम करने के लिए एक एयर कूलर में खिलाया जाता है। फिर वायु शोधन प्रणाली में प्रवेश करें हवा में पानी, कार्बन डाइऑक्साइड, एसिटिलीन और अन्य हाइड्रोकार्बन को हटाने के लिए।2, वायु पृथक्करण: शुद्ध हवा को दो तरीकों से विभाजित किया जाता है: मुख्य हीट एक्सचेंजर में स्तंभ के तल में ठंडा करने के बाद, भिन्नात्मक स्तंभ में एक तरह से;सिस्टम के लिए शीतलन क्षमता प्रदान करने के लिए, ऊपरी टावर सुधार में भाग लेने के लिए ऊपरी टावर के मध्य में विस्तार के बाद विस्तारक में मुख्य ताप एक्सचेंजर में ठंडा करने के बाद आंशिक टावर में दूसरा रास्ता।निचले टॉवर में बढ़ती गैस की नाइट्रोजन सामग्री रिफ्लक्स तरल के संपर्क से बढ़ जाती है।आवश्यक भाटा तरल नाइट्रोजन निचले टॉवर के शीर्ष पर संघनक बाष्पीकरणकर्ता से आता है, जहां ऑक्सीजन वाष्पित होता है और नाइट्रोजन संघनित होता है।3, तरल नाइट्रोजन वाष्पीकरण वायु पृथक्करण टॉवर से तरल नाइट्रोजन को तरल नाइट्रोजन भंडारण टैंक में संग्रहित किया जाता है।भंडारण टैंक में तरल नाइट्रोजन को वेपोराइज़र में गर्म किया जाता है और उत्पाद नाइट्रोजन पाइपलाइन में भेजा जाता है।
